Avloppskärl för luftkonditionering: Komplett VVS-köparguide

Vilken Avloppsbehållare för luftkonditionering Gör faktiskt

An avloppspanna för luftkonditioneringen samlar upp kondensatvattnet som bildas på förångarslingan under kylcykeln och kanaliserar det mot en dräneringsledning, vilket håller fukt borta från kanalsystem, isolering och omgivande konstruktionsmaterial. Utan en ordentligt monterad panna skulle kondensat helt enkelt rinna av slingan och samlas inuti luftbehandlingsskåpet eller droppa in i utrymmet under enheten.

De flesta bostads- och lätta kommersiella system använder två kokkärl som arbetar tillsammans: en primär panna monterad direkt under förångarspolen och en sekundär panna installerad under hela lufthanteraren som en reservbassäng. Denna dubbla layout är standardpraxis över vinds- och garderobsinstallationer, eftersom det ger en andra försvarslinje om den primära avloppsledningen blir begränsad.

Om komponenten beskrivs som en VVS-avloppspanna , en kondensatpanna eller en avloppspanna för luftkonditionering , funktionen förblir densamma över varumärken och systemstorlekar: hantera kondensat så att det lämnar systemet i en kontrollerad väg snarare än en okontrollerad.

Hur en AC-avloppspanna fungerar inuti systemet

När varm inomhusluft passerar över den kalla förångarslingan, kondenserar fukten i luften på spolens yta, liknande vatten som bildas på ett kallt glas. Det vattnet droppar nedåt och landar i pannan placerad direkt under spolen. Pannan är tillverkad med en liten lutning mot ena hörnet eller kanten, där ett avloppsutlopp ansluter till en PVC- eller kopparavloppsledning som leder vattnet bort från enheten, vanligtvis till ett golvbrunn, kondensatpump eller yttre utloppspunkt.

Primär vs Sekundär Dränering Pan Roller

Den primära pannan sitter närmast slingan och hanterar kondensat under normala driftsförhållanden. Den sekundära pannan, ibland kallad en nöd- eller hjälppanna, är placerad under hela lufthanterarens fotavtryck och samlar bara upp vatten om den primära pannan svämmar över eller om huvudavloppsledningen täpps till. Många sekundära kokkärl har en flottörbrytare som stänger av systemet automatiskt när vatten detekteras, vilket begränsar hur mycket vatten som kan samlas innan någon märker problemet.

Varför lutning och utloppsposition spelar roll

En panna med otillräcklig lutning låter vattnet sitta i stället för att rinna av, vilket ökar risken för stående vatten, sedimentuppbyggnad och mikrobiell tillväxt över tiden. Detta är en anledning till att tillverkare ägnar stor uppmärksamhet åt utloppsplacering och panngeometri snarare än att behandla pannan som en enkel platt bricka.

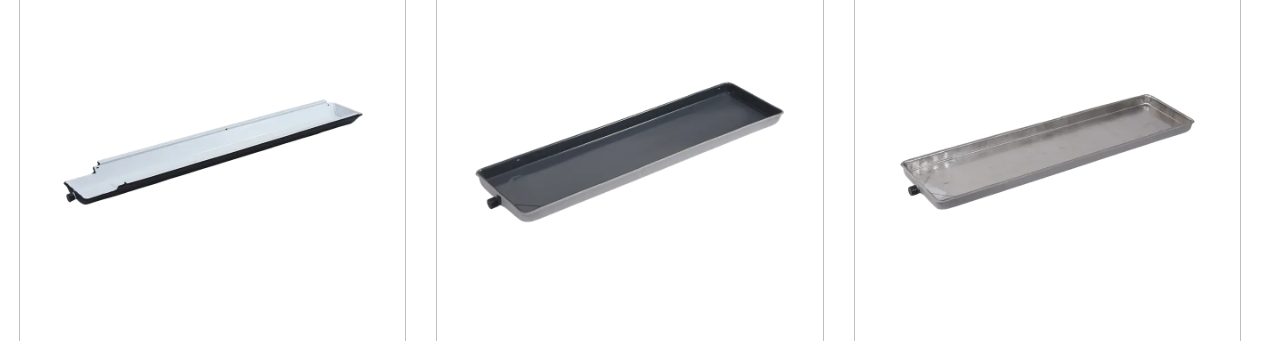

Alternativ för avloppsbehållare: rostfritt stål, galvaniserat stål och aluminium

Materialvalet påverkar hur en panna håller emot fukt under flera år av kontinuerlig användning. De tre materialen som oftast specificeras för HVAC-kondensatpannor är rostfritt stål, galvaniserat stål och aluminium, var och en med olika balans mellan korrosionsbeständighet, vikt och strukturell styvhet.

Allmän jämförelse av korrosionsbeständighet mellan vanliga kondensatkärlmaterial, relativ skala.

VVS-avloppsbehållare i rostfritt stål

A rostfritt stål HVAC avloppskärl väljs i allmänhet för miljöer med högre luftfuktighet eller exponering för kustluft, eftersom legeringen står emot ytrost bra under långa bruksperioder. Rostfria kokkärl är också lättare att hålla rena eftersom den släta ytan motstår mineralskalansamling jämfört med belagt stål.

Avloppskärl i galvaniserat stål

A avloppskärl i galvaniserat stål använder en zinkbeläggning över en stålbas, vilket ger en kostnadseffektiv mellanting mellan råstål och rostfritt stål. Galvaniserade kokkärl används ofta i vanliga bostadsinstallationer där extrem luftfuktighet eller saltexponering inte är ett primärt problem.

Aluminium AC avloppskärl

An AC avloppspann i aluminium erbjuder ett alternativ med lägre vikt som fortfarande motstår korrosion effektivt, vilket kan förenkla hanteringen vid installation i trånga vinds- eller takutrymmen. Aluminium bildar ett naturligt oxidskikt som hjälper till att skydda ytan från ytterligare korrosion när den väl har installerats.

Allmän materialjämförelse för konstruktion av HVAC-avloppspann i metall
Material	Relativ vikt	Typiskt användningsfall
Rostfritt stål	Måttlig	Hög humidity or coastal climates
Galvaniserat stål	Måttlig	Vanliga bostadssystem
Aluminium	Ljus	Vind eller tätt utrymme installeras

Jämför avloppskärl i rostfritt stål och galvaniserat stål

Eftersom dessa två material är de vanligast specificerade i projekt för HVAC-kondensatpannor, hjälper en jämförelse sida vid sida mellan flera praktiska kriterier att klargöra var varje alternativ fungerar bäst.

Redaktionell jämförelse, blått område representerar rostfritt stål, orange område representerar galvaniserat stål, tiogradig skala.

Rostfritt stål tenderar att få högre poäng på korrosionsbeständighet och långvarig hållbarhet, medan galvaniserat stål förblir ett praktiskt val för standardinstallationer där budgeteffektivitet och enkel tillgänglighet betyder mer än maximal korrosionsbeständighet.

Vanliga orsaker till att AC-avloppskärlet rinner över

En kastrull som hela tiden fylls eller svämmar över är vanligtvis ett symptom på en blockering eller luftflödesproblem någon annanstans i systemet snarare än en defekt i själva pannan. Att förstå de vanligaste orsakerna hjälper husägare och tekniker att diagnostisera problemet snabbare.

Illustrativ frekvensrankning av rapporterade orsaker till översvämning av dräneringskärl, tiogradig skala.

Alger, damm eller skräp begränsar kondensatavloppsledningen
Fryst eller iskall förångarspiral smälter snabbare än pannan kan rinna av
En panna installerad utan tillräcklig lutning mot utloppet
Fysiska sprickor eller korrosionshål i en åldrande panna
En felaktig kondenspump på system som är beroende av en

Där avloppsbehållaren sitter inuti AC-enheten

Placeringen beror på systemkonfigurationen. I delade system sitter den primära pannan under inomhusförångarspolen inuti lufthanterarens skåp, vanligtvis placerad i en garderob, källare eller vind. En sekundär panna är vanligtvis placerad under hela lufthanteraren när enheten är installerad ovanför bostadsutrymmet, eftersom varje läckage på den platsen har en högre risk att orsaka tak- eller väggskador.

Förenklad isometrisk vy av typisk placering av primära och sekundära avloppskärl i ett lufthanterarskåp.

I paketerade takenheter är kondensatbehållaren inbyggd i enhetshöljet direkt under spolsektionen, med dräneringsledningen dragen genom takkanten eller skåpets bas till en yttre utloppspunkt.

Storlek och mått för avloppspann

Panndimensioner anpassas till förångarspolens eller lufthanterarskåpets fotavtryck, så storleken specificeras i allmänhet av utrustningstillverkaren snarare än vald oberoende. Djupet har lika stor betydelse som längd och bredd, eftersom en grund panna har mindre reservkapacitet om dräneringsledningen tillfälligt begränsas.

Allmän dimensioneringsreferens för vanliga kondensatpannor för bostäder och lätta kommersiella utrymmen
Panoreringstyp	Typiskt djup	Gemensam inställning
Primär panna	1 till 2 tum	Under förångarens spole
Sekundär panna	2 till 3 tum	Under full lufthanterare
Takenhet panna	Varierar efter modell	Integrerad i skåpsbotten

Anpassade djup- och fotavtrycksalternativ är vanliga vid ersättningsprojekt där originalutrustningen inte längre är tillgänglig eller där en icke-standard skåpstorlek kräver en skräddarsydd passform.

Underhållsschema för en HVAC-kondensatkanna

Rutinrengöring minskar risken för att sediment och biologisk ansamling ackumuleras snabbare än avloppsledningen kan föra bort det. Linjediagrammet nedan återspeglar ett allmänt samband mellan tiden sedan senaste rengöring och sannolikheten för begränsad dränering, som används som en planeringsreferens för underhållsschemaläggning.

Allmän planeringsreferens för trend för översvämningsrisk i förhållande till månader sedan senaste rengöring.

Hur man rengör en AC-avloppspanna

Stäng av strömmen till lufthanteraren innan du kommer åt pannområdet.
Ta bort stående vatten och synligt skräp från pannytan.
Spola avloppsledningen med en blandning som rekommenderas för kondensledningar för att rensa uppsamlingar.
Inspektera pannan för sprickor, rostfläckar eller slitage på beläggningen.
Kontrollera att flottörbrytaren, om sådan finns, rör sig fritt och återställs korrekt.
Återställ strömmen och kontrollera att kondensat rinner mot uttaget som förväntat.

Inköp av en Tillverkare av HVAC-avloppspann

Kondensor- och dräneringskärlets komponenter arbetar tillsammans som en del av kylcykeln, där kondensorn hanterar värmeväxlingen mellan kylmediet och uteluften, och avloppskärlet hanterar kondensatet som blir resultatet av kylningsprocessen. Köpare som köper komponenter i stor skala letar i allmänhet efter en leverantör som kan stödja både konsekvent stämplings- eller svetskvalitet och flexibilitet på icke-standardiserade dimensioner.

Cixi Chenfeng Electric Co., Ltd. fokuserar på centrala luftkonditioneringstillbehör, inklusive kondensorkomponenter byggda med kopparrör och aluminiumfläns eller all aluminiumkonstruktion som är kompatibel med vanliga köldmedier som R410A och R32, tillsammans med avloppstrånskomponenter som tillverkas genom stämpling i ett stycke eller svetsning med galvaniserat stål och rostfritt stål. Dräneringskärl kan innehålla mögelskyddsbeläggningar eller en lutande dräneringskanal för att minska vattenstagnation, och icke-standardstorlek stöds för takenheter, skåp och andra installationsformat där avloppsutloppets läge och lutning måste justeras.

Vad du ska fråga en fabrik för avloppskärl för luftkonditionering

Kan pannans fotavtryck och djup justeras för en specifik skåp eller kantstorlek
Vilka beläggnings- eller ytbehandlingsalternativ finns tillgängliga för fuktiga eller kustnära miljöer
Är avloppsutloppets läge justerbart för att matcha befintlig avloppsledningsdragning
Kan produktion stödja både rostfria och galvaniserade tillval från samma leverantör

Vanliga frågor

Vad är en avloppsbehållare för luftkonditionering

Det är ett grunt metalltråg placerat under förångarspolen eller lufthanteraren som samlar upp kondensatvatten och riktar det mot en avloppsledning och håller fukt borta från omgivande struktur.

Vad gör en HVAC-avloppspanna

Den fångar upp vatten som produceras när förångarslingan kyler inomhusluften och leder kondensatet till ett avloppsutlopp så att det inte ackumuleras inuti skåpet eller droppar in i utrymmet nedanför.

Vad är en kondensatavloppspanna

Kondensatavloppspanna är ett annat vanligt namn för samma komponent, och syftar specifikt på dess roll i att hantera vattnet som kondenserar på kylslingan under drift.

Var är avloppskärlet på en luftkonditionering

På delade system sitter den under förångarspolen inomhus inuti luftbehandlingsskåpet, medan den på takpaket är inbyggd i skåpets bas under batterisektionen.

Hur fungerar en AC-avloppspanna

Kondensat droppar av spolen i pannan, som lutar mot ett utlopp som är anslutet till en dräneringsledning, vilket gör att vatten kan lämna systemet i en kontrollerad bana istället för att samlas.

Vad är skillnaden mellan en avloppspanna och en kondensatpanna

Dessa termer beskriver samma komponent, med avloppskärl och kondensatkärl som används omväxlande i bostads- och kommersiella VVS-dokumentation.

Varför är min AC-avloppspanna full med vatten

En full panna pekar vanligtvis på en begränsad avloppsledning, en igensatt fälla eller ett pumpproblem som hindrar vatten från att lämna pannan så snabbt som det ackumuleras.

Varför svämmar min HVAC-avloppsbehållare över

Bräddavlopp är vanligtvis kopplat till en blockerad kondensatledning, otillräcklig pannlutning eller en frusen spiral som smälter snabbare än pannan och ledningen kan hantera det resulterande vattnet.

Varför läcker min avloppsbehållare för luftkonditioneringen

Läckage leder ofta tillbaka till en sprucken eller korroderad panna, en lös dräneringsledningsanslutning eller en söm som har gått sönder efter långvarig exponering för stående vatten.

Varför fylls mitt AC-avloppspann hela tiden

Återkommande ansamlingar indikerar vanligtvis en avloppsledning som behöver regelbunden spolning, alger eller skräp ackumuleras snabbare än rutinunderhållsadresser, eller en pannlutning som inte längre leder vatten effektivt.
